首页 / 切断阀 / QDQ421F气动紧急切断阀
产品展示
产品详情

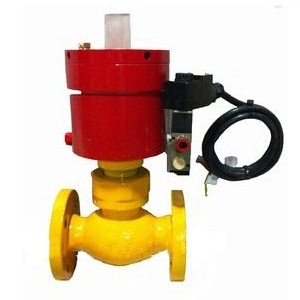

气动紧急切断阀这是一种安全保护阀，安装在液化石油气储罐站液相与气相管路上，与空压机(或储气罐)配套使用， 以便在管道发生大量泄漏时，气源泄压或高温使易熔塞合金熔化，阀门自动关闭止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅速，开启灵活。是替代进口的理想选择。
工作原理及结构说明
本阀在无气压情况下，阀瓣处于常闭状态，当气泵把压力气输入本阀气缸时，阀瓣开启，当需要关闭阀门或遇有紧急情况时，将压力泄掉即自动关闭。
本阀是由柱塞固定在阀座上，当缸即阀瓣，当压力气通过阀座注入气缸时，阀瓣即离开阀座，当压力泄掉，阀瓣由于弹簧力的作用，迅速关闭。
阀门工作介质的流动方向，阀座端为出口，无阀座端即为进口和气压力方向相反。通径(DN)：25-200(mm)
压力(PN)：2．5，4．0MPa JIS-10K，20K
气源接口：PC1／4
高温溶闭温度：70±5℃
性能规范
公称压力PN | 2.5、4.0MPa | 气缸工作压力 | ≤4.0MPa |
适用温度T | -40-+80℃ | 气缸使用介质 | 氢气、空气 |
工作介质 | 液化气、天然气 | 熔闭温度 | 70℃-±5℃ |
闭止时间 | ≤10秒 | 气缸开启介质 | ≥0.4MPa |
主要零件材料
阀体 | 阀杆 | 弹簧 | 密封圈 |
碳钢 | 不锈钢 | 铬钒钢 | 聚四氟乙烯 |

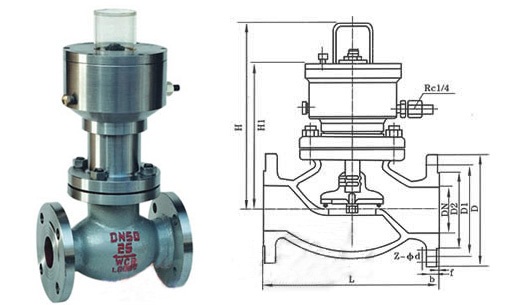

QDQ421F主要外形尺寸和连接尺寸
PN | DN | L | H | H1 | D | D1 | D2 | b | f | Z-φd |
2.5MPa | 25 | 160 | 260 | 230 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 180 | 270 | 240 | 135 | 100 | 78 | 18 | 2 | 4-18 | |
40 | 200 | 280 | 250 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
50 | 230 | 300 | 270 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
80 | 310 | 360 | 320 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 350 | 400 | 360 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
150 | 480 | 510 | 510 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
200 | 600 | 610 | 550 | 360 | 310 | 278 | 30 | 4 | 12-25 |
QDY421F-25 /40液动紧急切断阀
性能规范
公称压力PN | 0.5MPa | 油缸使用压力 | ≤4.0MPa |
适用温度T | -40-+50℃ | 油缸使用介质 | 13#机械油 |
工作介质 | 液化石油气 | 熔闭温度 | 40℃-±50℃ |
闭止时间 | ≤10秒 |

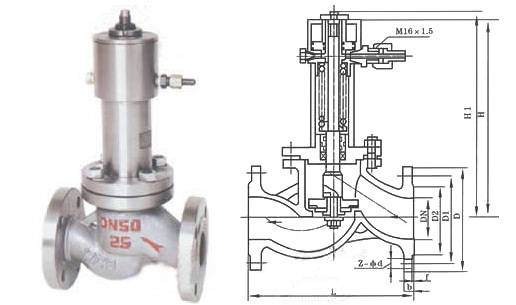

QDY421F主要外型尺寸和连接尺寸
PN | DN | L | H | H1 | D | D1 | D2 | b | f | Z-φd |
2.5MPa | 25 | 160 | 232 | 242 | 115 | 85 | 65 | 16 | 2 | 4-14 |
50 | 230 | 346 | 359 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
80 | 310 | 445 | 465 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 350 | 590 | 623 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
150 | 480 | 610 | 635 | 300 | 250 | 218 | 28 | 3 | 8-25 | |
200 | 600 | 630 | 645 | 360 | 310 | 278 | 30 | 4 | 12-25 |
