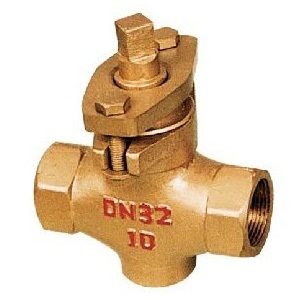

X13W二通内螺纹全铜旋塞阀 产品说明
主要性能参数
型号 | 公称压力 | 试验压力PN（MPa） | 适用介质 | 工作温度（℃） | |
壳体 | 密封 | ||||
X13W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
主要零件材料
零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
X13W-1.0T | 铸铜 | 铸铜 | 铸铜 | 油浸石棉盘根 |
主要外形尺寸
公称通径 | 管螺纹 | 尺寸（mm） | ||||
L | S | S1 | h2 | H | ||
15 | 1/2 | 85 | 30 | 12 | 26 | 99 |
20 | 3/4 | 90 | 36 | 16 | 34 | 124 |
25 | 1 | 110 | 46 | 18 | 38 | 133 |
32 | 11/4 | 130 | 55 | 18 | 45 | 152 |
40 | 11/2 | 150 | 60 | 26 | 55 | 212 |
50 | 2 | 170 | 75 | 28 | 74 | 260 |
65 | 21/2 | 220 | 90 | 32 | 82 | 295 |
80 | 3 | 250 | 105 | 36 | 125 | 327 |
100 | 4 | 300 | 140 | 46 | 135 | 425 |
