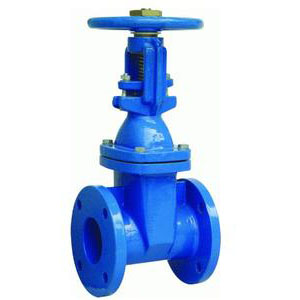

软密封闸阀也称弹性座封闸阀,采用无凹腔结构,阀体阀盖内外表面喷涂环氧树脂,闸板表面包覆橡胶,这样从根本上杜绝了腐蚀发生的可能性,阀杆密封处舍弃填料而采用形密封圈,使得蜜蜂更加可靠。根据需要,本闸阀可以采用操作杆、手轮、电动及气动等方式操作。
结构特点
1.整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用形密封圈。
2.有优良的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
软密封闸阀 主要性能参数
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
Z41X-10 | 10 | 1 | ≤80 | 水 |
Z41X-16Q | 16 | 1.6 | ≤80 | 水 |
软密封闸阀 主要零件材料
型号 | 材料 | |||
阀体、阀盖 | 阀杆 | 衬胶闸板 | 填料 | |
Z41X-10 | 灰铸铁 | 铬镍不锈钢 | 球墨铸铁(丁晴橡胶) | 丁晴橡胶 |
Z41X-16Q | 球墨铸铁 | 铬镍不锈钢 | 球墨铸铁(丁晴橡胶) | 丁晴橡胶 |

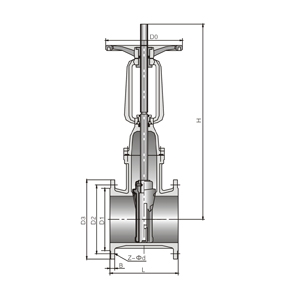

软密封闸阀 主要外形尺寸
Z41X-10 型明杆软密封闸阀
DN | L | D | D0 | D1 | b | f | z×Φd |
50 | 178 | 165 | 125 | 99 | 20 | 3 | 4×Φ19 |
65 | 190 | 185 | 145 | 118 | 20 | 3 | 4×Φ19 |
80 | 203 | 200 | 160 | 132 | 22 | 3 | 8×Φ19 |
100 | 229 | 220 | 160 | 132 | 22 | 3 | 8×Φ19 |
125 | 254 | 250 | 210 | 184 | 26 | 3 | 8×Φ19 |
150 | 267 | 285 | 240 | 211 | 26 | 3 | 8×Φ23 |
200 | 229 | 340 | 295 | 266 | 26 | 3 | 8×Φ23 |
250 | 330 | 395 | 350 | 319 | 28 | 4 | 12×Φ23 |
300 | 356 | 445 | 400 | 370 | 28 | 4 | 12×Φ23 |
350 | 381 | 505 | 460 | 429 | 30 | 4 | 16×Φ23 |
400 | 406 | 565 | 515 | 480 | 32 | 4 | 16×Φ28 |
450 | 432 | 615 | 565 | 530 | 32 | 4 | 20×Φ28 |
500 | 457 | 670 | 620 | 582 | 34 | 4 | 20×Φ28 |
600 | 508 | 780 | 725 | 682 | 36 | 5 | 20×Φ31 |
Z41X-16Q 型明杆软密封闸阀
DN | L | D | D0 | D1 | b | f | z×Φd |
50 | 178 | 165 | 125 | 99 | 19 | 3 | 4×Φ19 |
65 | 190 | 185 | 145 | 118 | 19 | 3 | 4×Φ19 |
80 | 203 | 200 | 160 | 132 | 19 | 3 | 8×Φ19 |
100 | 229 | 220 | 180 | 156 | 19 | 3 | 8×Φ19 |
125 | 254 | 250 | 210 | 184 | 19 | 3 | 8×Φ19 |
150 | 267 | 285 | 240 | 211 | 19 | 3 | 8×Φ23 |
200 | 229 | 340 | 295 | 266 | 20 | 3 | 12×Φ23 |
250 | 330 | 405 | 355 | 319 | 22 | 3 | 12×Φ28 |
300 | 356 | 460 | 410 | 370 | 24.5 | 4 | 12×Φ28 |
350 | 381 | 520 | 470 | 429 | 26.5 | 4 | 16×Φ28 |
400 | 406 | 580 | 525 | 480 | 28 | 4 | 16×Φ31 |
450 | 432 | 640 | 585 | 548 | 30 | 4 | 20×Φ31 |
500 | 457 | 715 | 650 | 609 | 31.5 | 4 | 20×Φ34 |
600 | 508 | 840 | 770 | 720 | 36 | 5 | 20×Φ37 |
