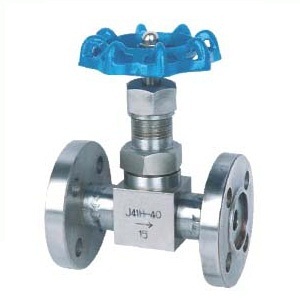

首页 / 针型阀 / J43W/H法兰针型阀
产品展示
产品详情
特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料
序号 | 零件名称 | 材质 |
1 | 法兰 | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
3 | 阀盖垫片 | 紫铜PTFE |
4 | 阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
5 | 填料垫 | PTFE 柔性石墨、金属盘根 |
6 | 填料 | PTFE 柔性石墨 |
7 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
8 | 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
9 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
10 | 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
11 | 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
公称通径 DN | A | B | C | F | N-ø | L | H | D0 |
DN10 | 90 | 60 | 41 | 14 | 4-ø14 | 130 | 90 | 60 |
DN15 | 95 | 65 | 46 | 14 | 4-ø14 | 132 | 90 | 60 |
DN20 | 105 | 75 | 56 | 16 | 4-ø14 | 150 | 105 | 80 |
DN25 | 115 | 85 | 65 | 16 | 4-ø14 | 150 | 120 | 100 |
